[카테고리:] 크린룸도어 정첩

크린룸도어를 닫아주는 기능이 내장된 오토정첩입니다.  도어크로저를 대체할 수 있는 기능은 물론 디자인도 우수 합니다.  내장 스프링 압력조절로 문의 닫힘 속도 조절이 가능하고  80도이상 개방시 도어 정지 기능 및  3단계 닫힘 속도로 사용자 안전을 생각한 제품입니다.

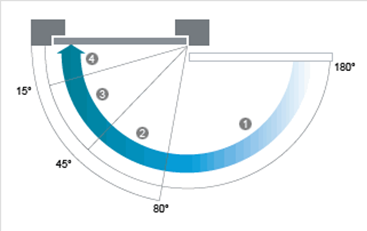

①정지 유지 구간(80°~180°)

②고속구간(45°~80°)

③느리게 닫히는 구간(15°~45°)

④Latching 구간(0°~15°)

1) 사용문 900×2100 도어에  2셋트 사용을 기본으로하며,  실내압이 높을 경우 3개로 하는 경우도 있습니다.

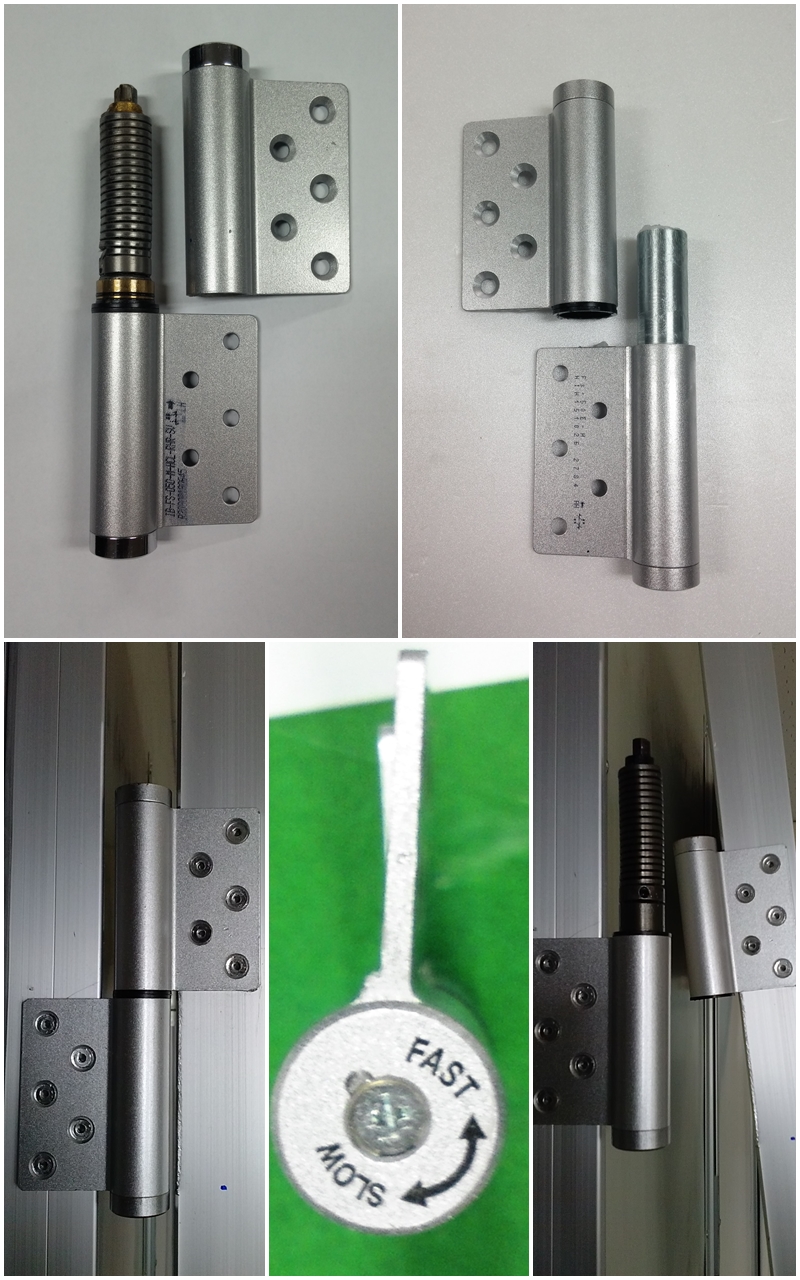

2) 양개 고정문에는 더미(dummy)정첩  2개 사용이 기본이며, 사용문 정첩 수량에 따릅니다. 아래 사진에서 좌 상단은 오토정첩,  우상단은 더미정첩입니다.

3) 오토힌지 규격

Product Code			Product Spec.
Serial No.		Model	Closing force	Size		Max. Opening angle	Stopping angle
		(※)	(N·m)	(mm)
F50		M	5	Ø24 x 172 x 98		180°	80° ~ 180°
		A	5
		D	–	Ø24 x 172 x 98		180°	–
		E	–
M : Multi-hinge
A : Adjustable hinge (Closing power adjustable)
D : Damper hinge
E : Empty (Dummy) hinge

4) 적용가능한 도어 규격

Set Code			Set		Function	Closing force	Door Weight	Door Size (mm)
					(※)	(N·m)	(Kg)	W	H	D
F50		Premium	50M	50M	M	10	45	≤900	≤2100	≥40
		Standard	50M	50A	M,A
		Damping	50D	50E	D	–
		Heavy	50M(2EA)	50A	M,A	15	65	≤960	≤2200	≥40
※ Function
M (Multi-function) : Auto closing + Damping + Hold open + Speed adjustable
A (Adjustable) : Closing power adjustable
D (Damping) : Damping only

기우산건 크린룸도어에 적합하게 제작된 4인치 AL정첩입니다. 한쪽은 도어에 부착 출고되며, 반대쪽은 아래 사진  상단 우측과 같이 마감 후레임에 가공되어있는 홈에 끼워서 설치합니다.  이때 안으로 밀어넣은 정첩이 내부 걸림턱에 걸려서 더 이상 들어가지 않는 위치까지 밀어 넣은 후 리벳팅 하시면됩니다. AL정첩은 크린룸도어 기본 규격인 높이 2100mm일경우 3개의 AL정첩이 부착되며,  도어의 폭이나 높이가 변경될경우 AL정첩 수량을 가감하여 적용합니다.
